I condizionatori dell’aria: raffrescatori e pompe di calore
I condizionatori dell’aria si dividono in due grandi famiglie:
- pompe di calore
- raffrescatori
Le pompe di calore sono quegli apparecchi in grado sia di riscaldare che di raffrescare un ambiente, mentre i raffrescatori, come dice la parola stessa, sono apparecchi che raffrescano il locale dove vengono installati. Entrambi vengono comunemente chiamati “condizionatori”.
I condizionatori si differenziano anche per il principio di funzionamento:
- ad assorbimento
- a COMPRESSIONE
Attualmente i condizionatori ad assorbimento, di cui non tratteremo, si trovano in commercio solo di media e grande taglia, adatti cioè a condizionare l’aria di locali di grandi dimensioni come ristoranti, fabbriche e centri commerciali.
Mentre i condizionatori a COMPRESSIONE sono quelli che più comunemente troviamo in commercio e che installiamo nelle nostre case.
Come funziona un condizionatore a COMPRESSIONE?
Il principio di funzionamento di un condizionatore è lo stesso di quell’elettrodomestico che si trova in tutte le nostre case: il frigorifero.
Sfruttando le proprietà che hanno particolari gas si riesce ad asportare calore da un ambiente, la cella frigorifera o la nostra camera da letto, per cederlo ad un altro ambiente; nel caso del frigorifero il calore è ceduto alla cucina e nel caso del condizionatore all’ambiente esterno.
Il condizionatore è costituito da due parti collegate tra loro da tubi di rame, dove circola un fluido refrigerante, e da cavi elettrici. La parte che “cede il freddo” è costituita da uno scambiatore di calore, l’evaporatore, e da un ventilatore. La parte che “genera il freddo” è costituita da un compressore, uno scambiatore di calore, il condensatore, e un ventilatore.

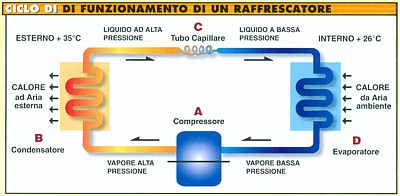

Il compressore (A) comprime il fluido refrigerante a circa 20bar (che è una pressione dieci volte superiore a quella dei pneumatici delle automobili) e gli fa raggiungere la temperatura di circa 80°C. A questa temperatura il gas arriva al condensatore esterno (B) e cede parte del suo calore all’aria aiutato dal ventilatore. Il gas, quindi, si raffredda e diventa liquido e viene costretto a passare attraverso un piccolo foro (C). Attraversato questo foro il liquido ritorna in parte allo stato gassoso e si raffredda scendendo a circa 5°C. Il gas passa poi all’evaporatore (D) posto all’interno dell’ambiente e aiutato dal suo ventilatore cede il freddo all’aria. A questo punto il gas tornerà al compressore pronto a iniziare un nuovo ciclo.
Tratto da "I condizionatori dell'aria: raffrescatori e pompe di calore" - ENEA
